Al 20 jaar lang mag WKZ Totaalinstallateur de installaties van Eijerkamp onderhouden en vernieuwen. En zo hebben wij ook advies gegeven over het verwarmen en koelen van de kantoren aan de Oostzeestraat in Zutphen. Eijerkamp wilde graag duurzaam verwarmen en koelen, met de mogelijkheid dat de temperatuur voor elk kantoor instelbaar is.
Het bestaande kantoor werd voorheen verwarmt door twee grote CV ketels, welke niet meer bedrijfszeker waren. Het kantoor had geen koeling en geen ventilatiesysteem. Nu is in elk kantoor de temperatuur individueel te regelen. Ook hebben wij goed gekeken naar de Cost of Ownership, door gebruik te maken van de mogelijkheden van subsidie voor duurzame investeringen en het gebruik & verbruik van de installatie.

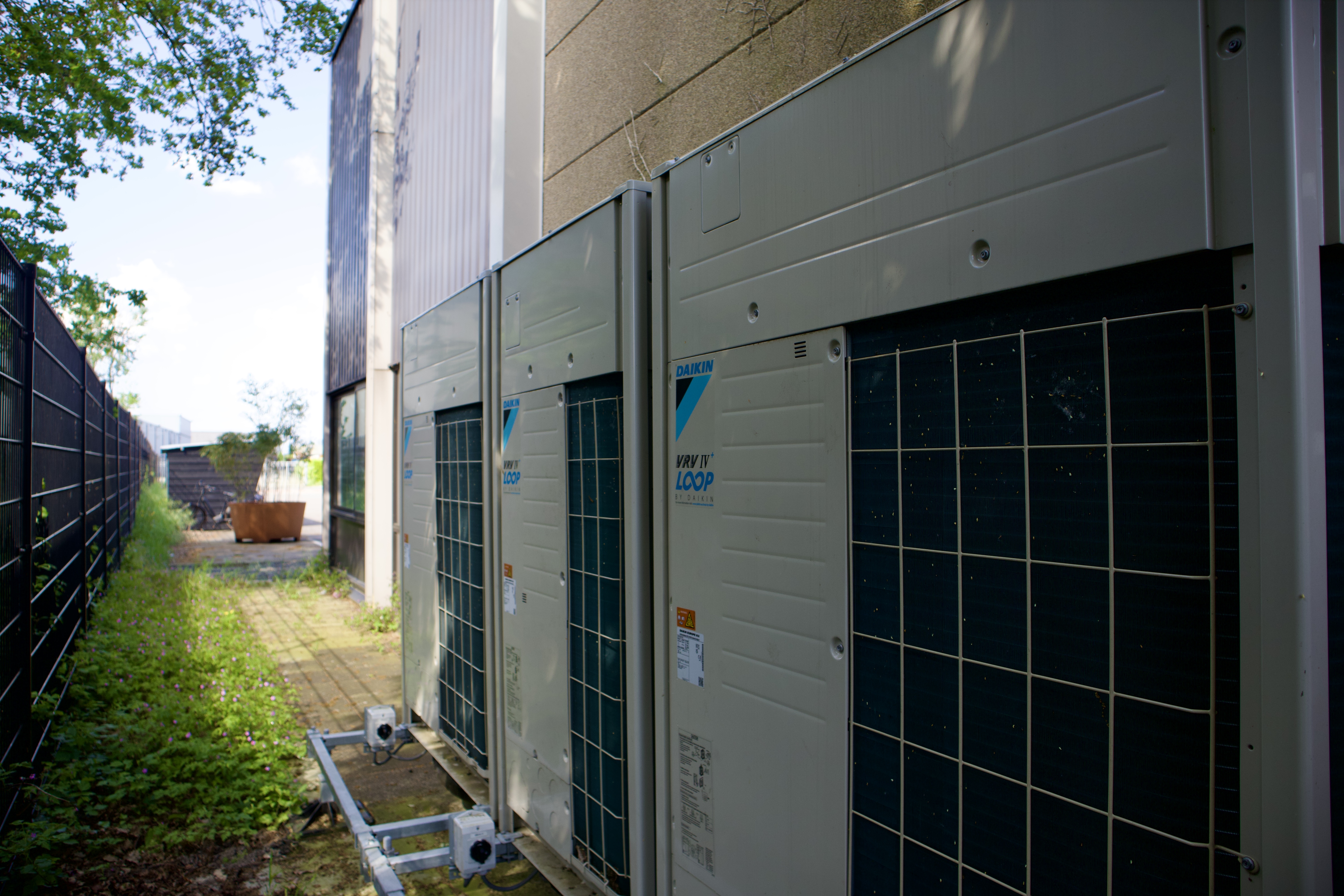

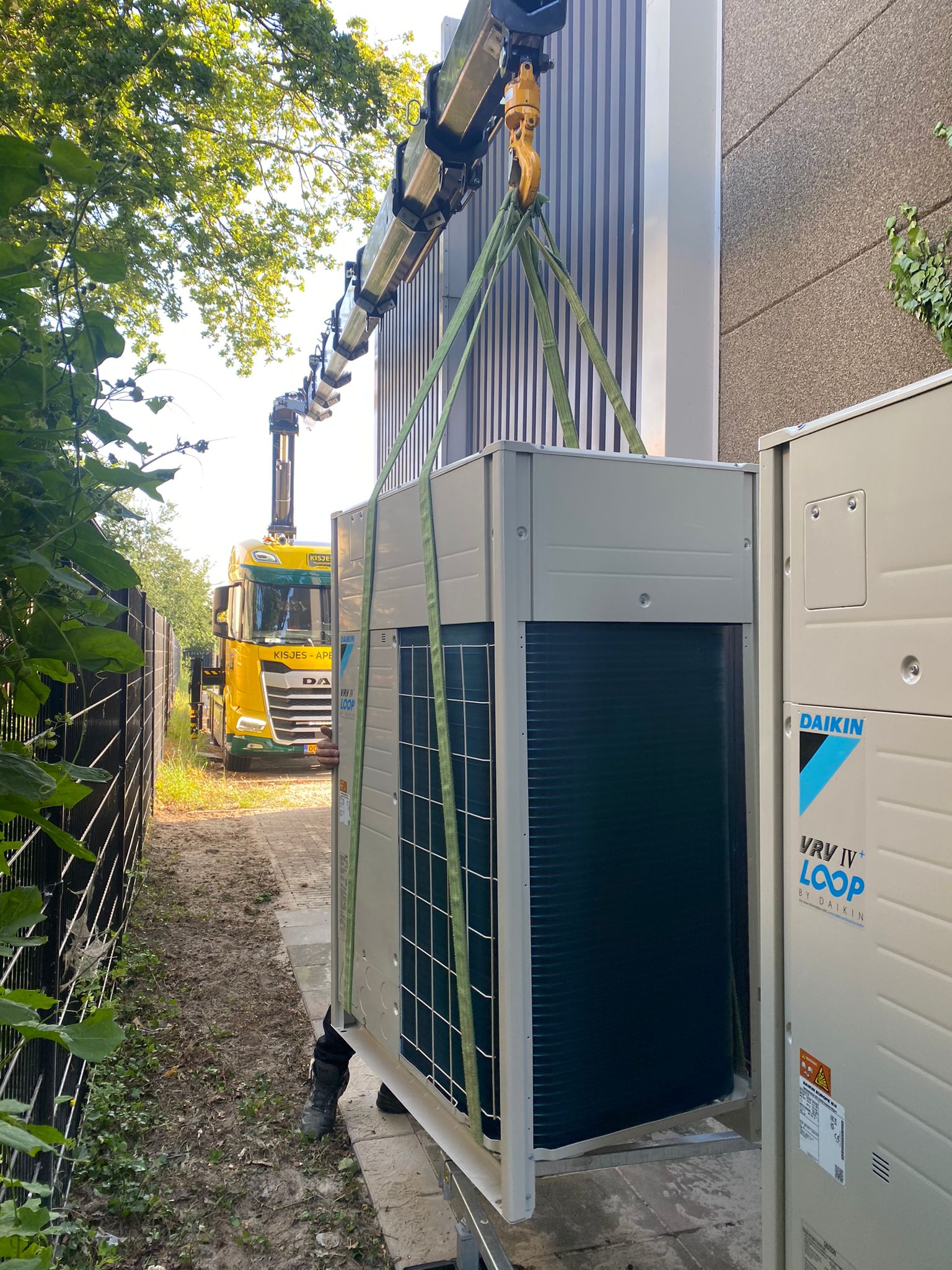

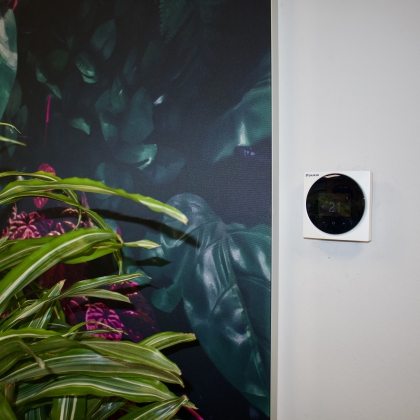

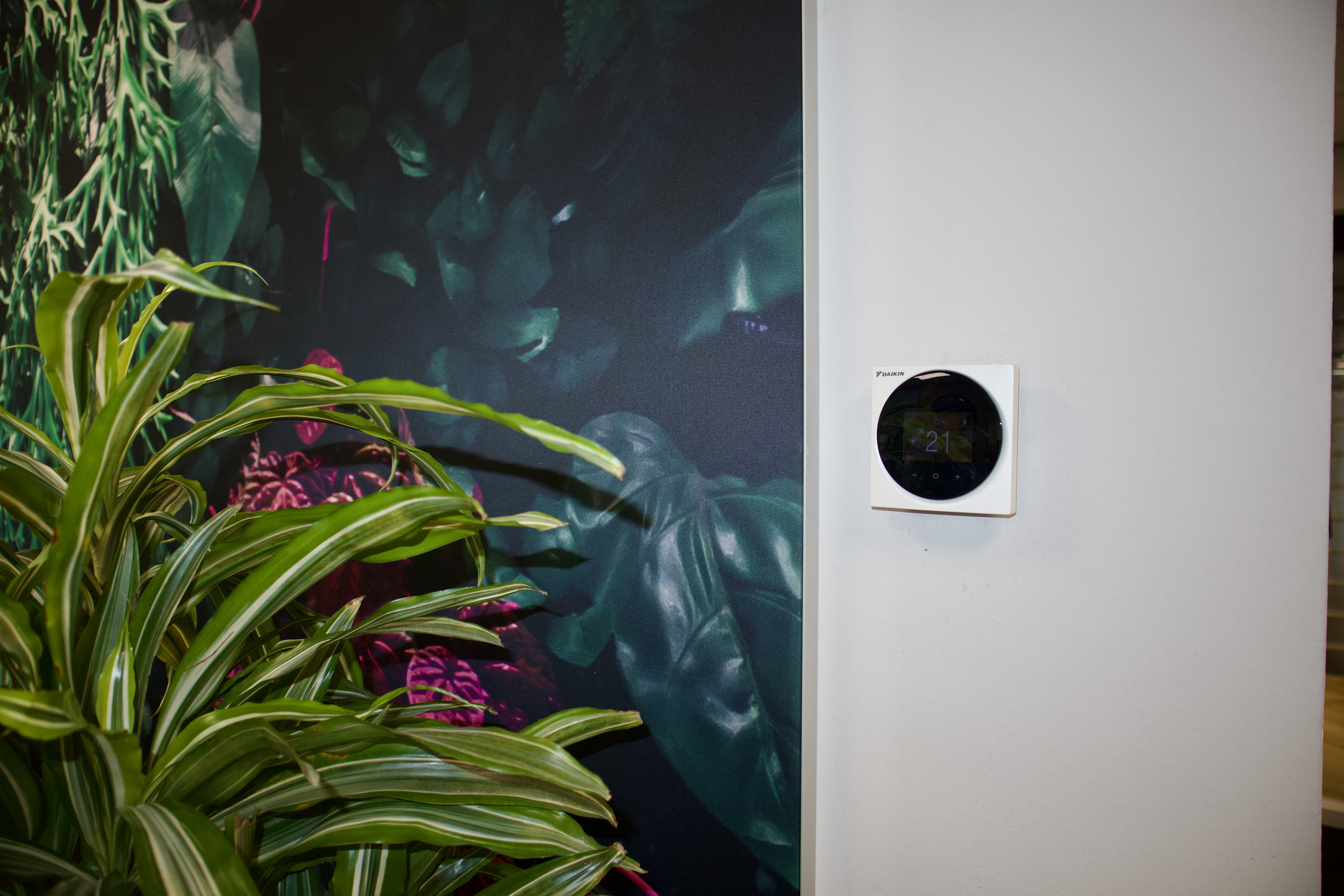

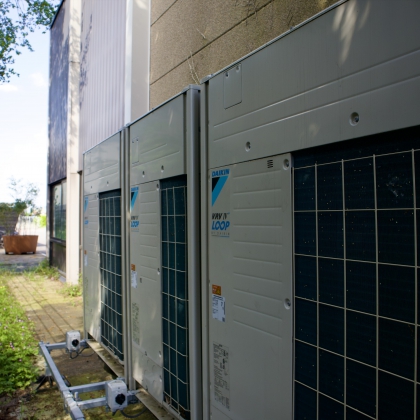

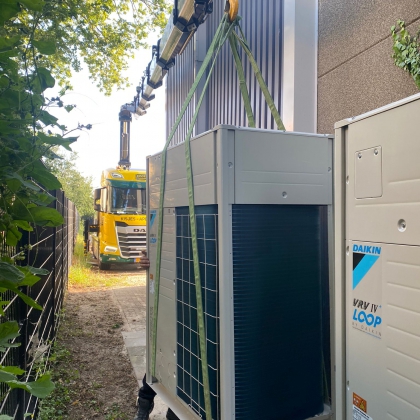

De installatie bestaat uit drie VRV buitendelen, welke door middel van een verbindingskit aan elkaar gekoppeld zijn, met in totaal 24 binnendelen. Deze 24 binnendelen kunnen onafhankelijk van elkaar koelen en/of verwarmen. De VRV en de WTW unit zijn aangesloten op de centrale bediening ITM, dit geeft als voordeel dat er van afstand meegekeken kan worden in bijvoorbeeld temperaturen of aankomende storingen. Daarnaast zijn er drie buitendelen in combinatie met omschakelboxen gemonteerd, om zo per kantoor onafhankelijk van de zoninstraling, mensen of grootte te kunnen bepalen of er gekoeld of verwarmd moet worden. WKZ heeft voor dit systeem gekozen omdat de warmte bij de ene ruimte onttrokken kan worden welke in een andere ruimte weer benut kan worden, in plaats van het vernietigen in de buitenlucht.

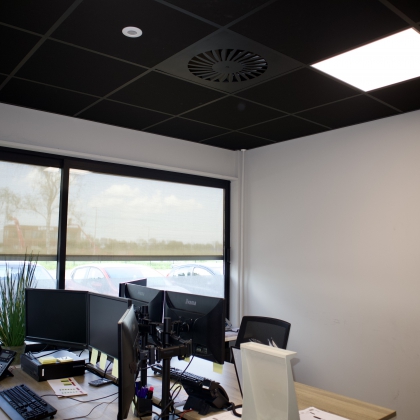

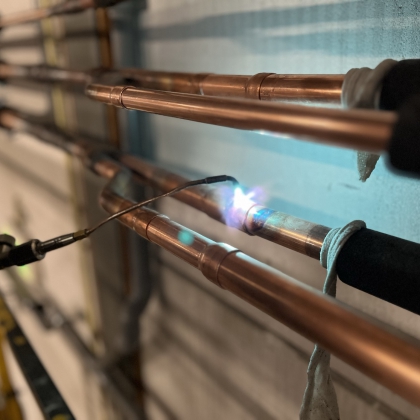

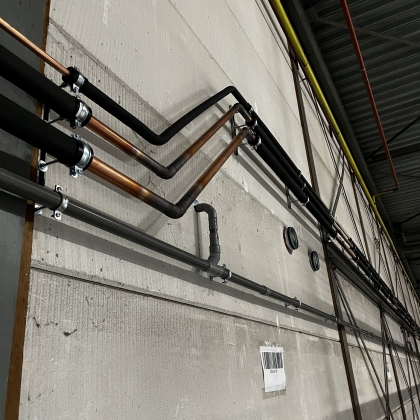

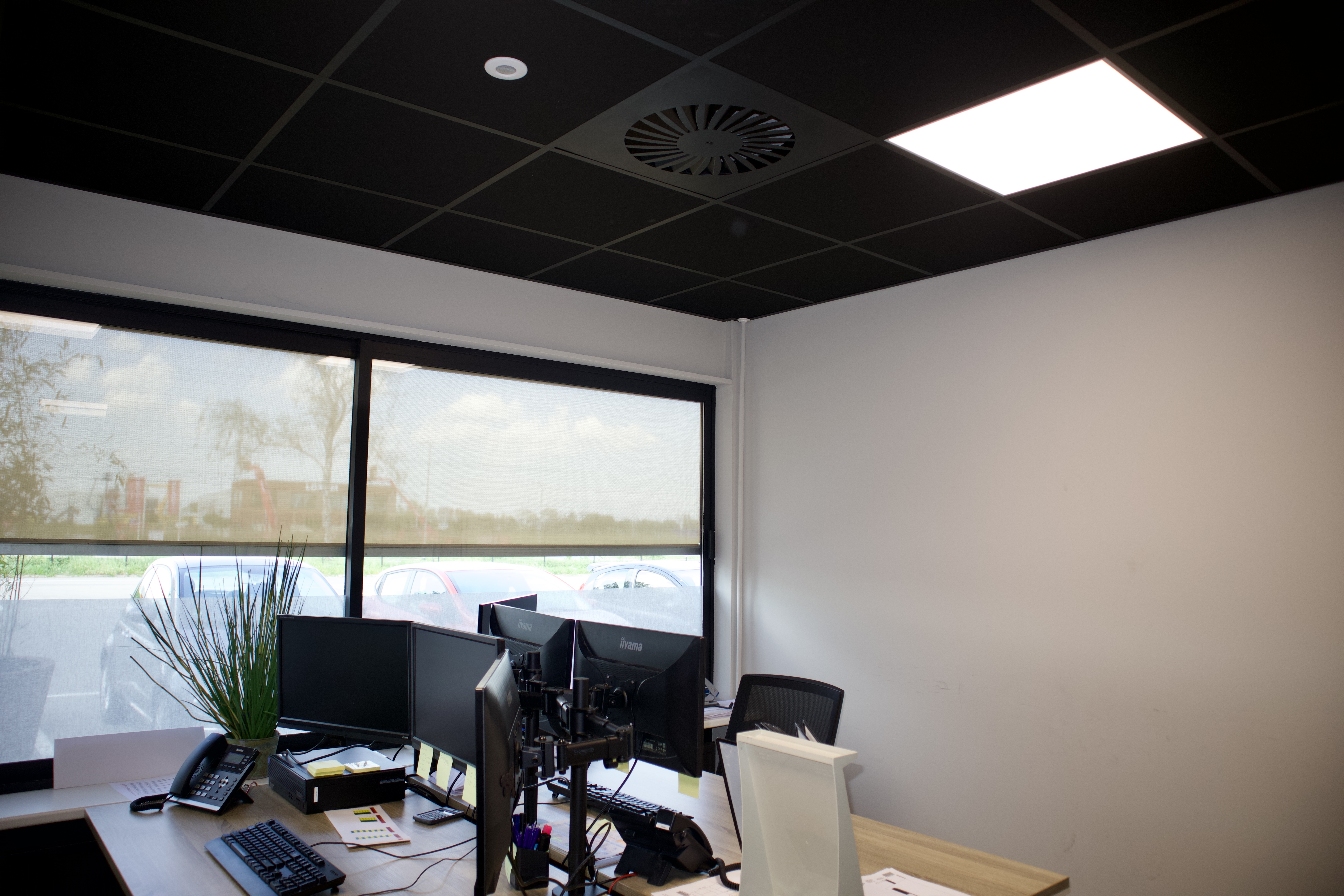

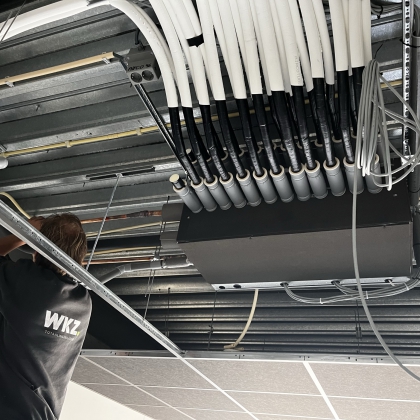

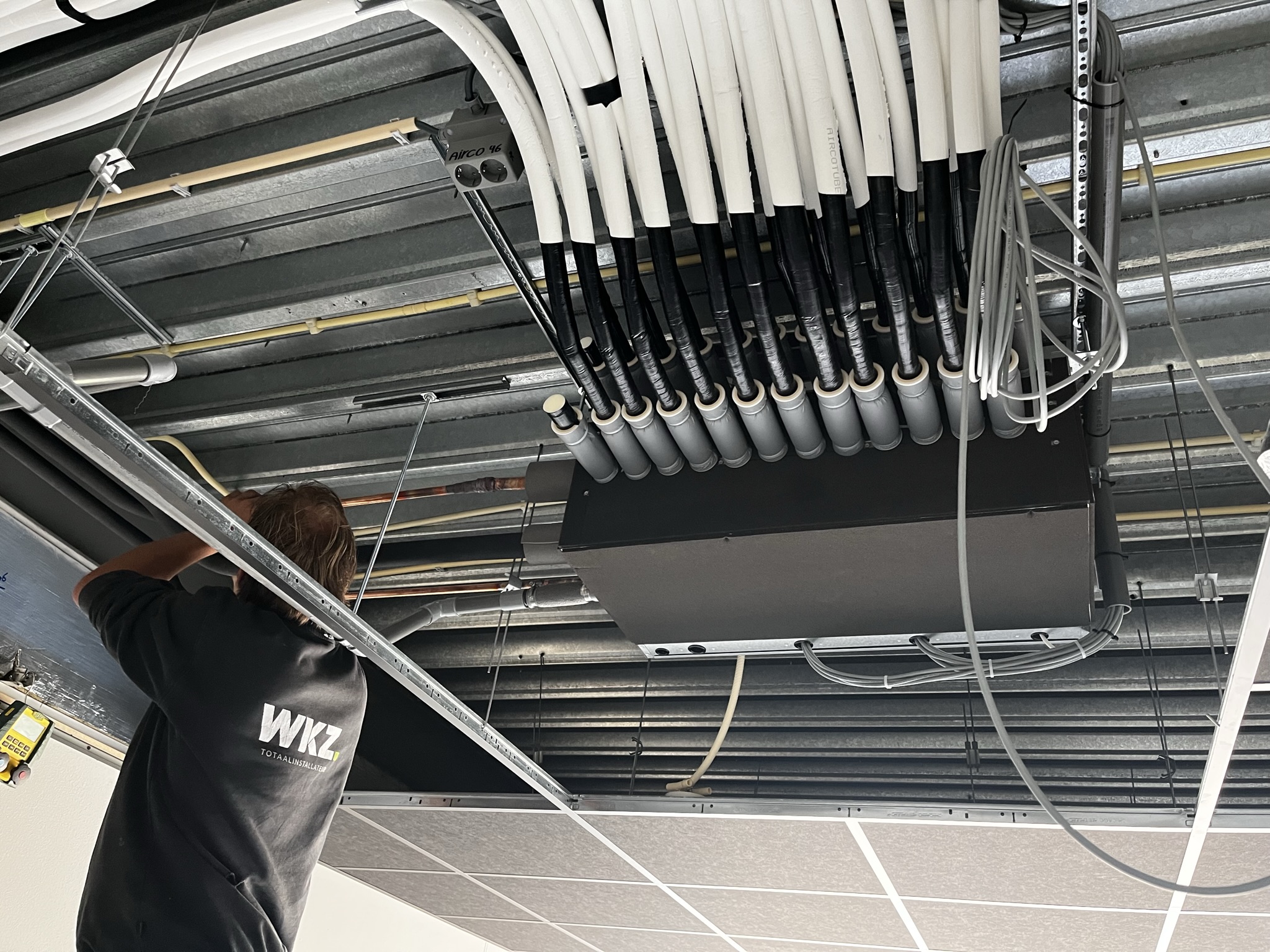

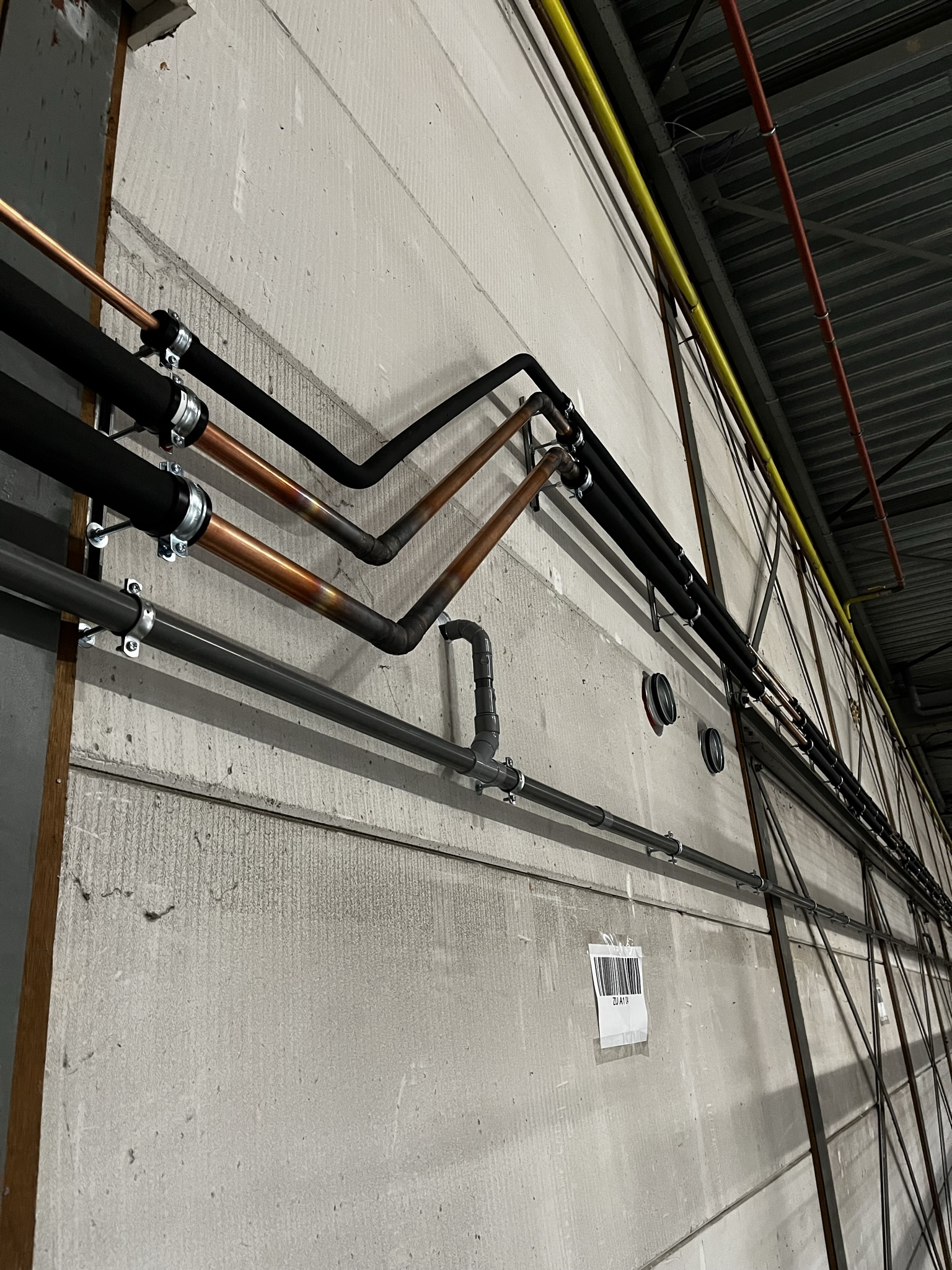

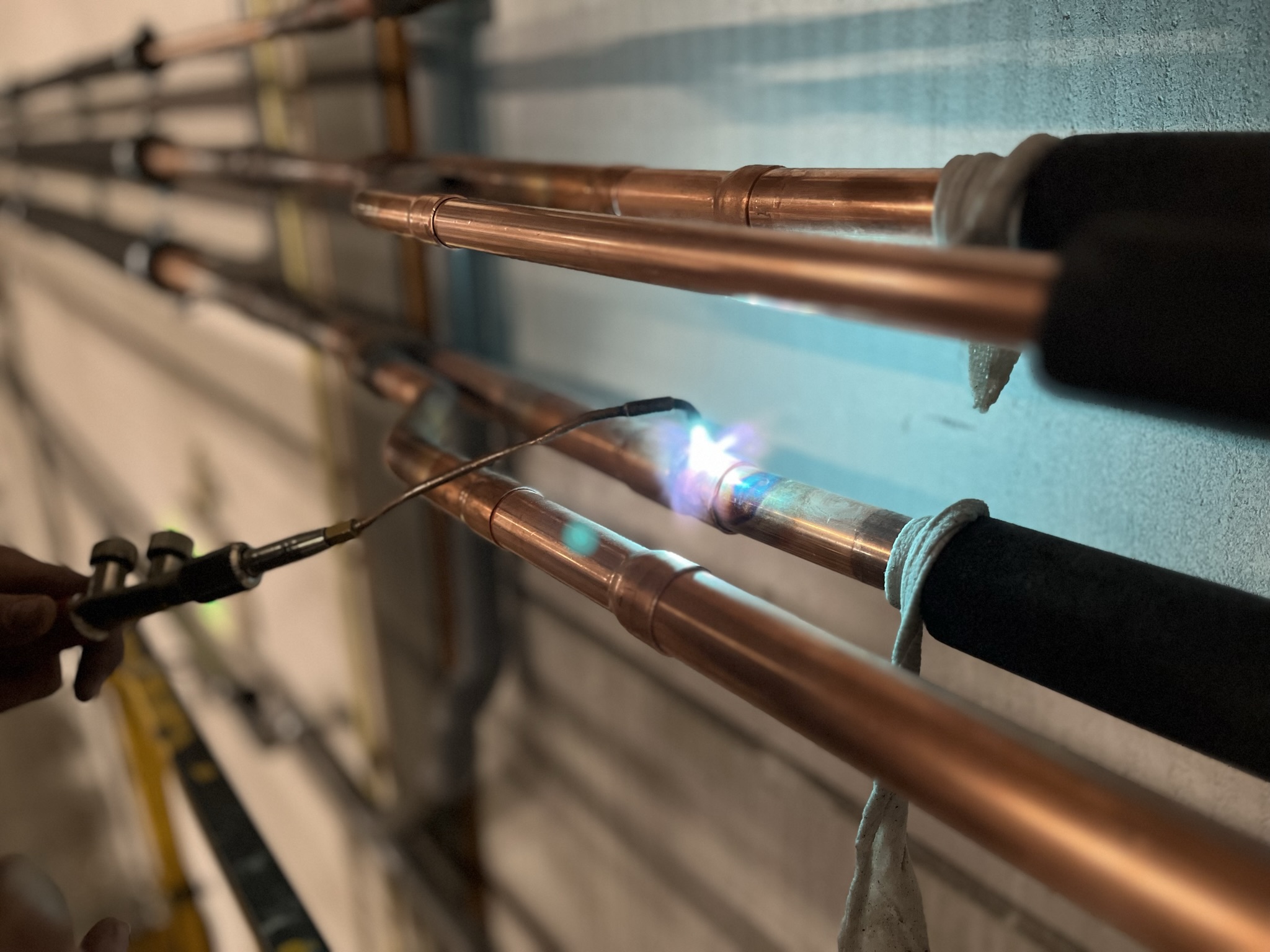

Het VRV systeem is een invertergestuurde airconditioninginstallatie van het merk Daikin, in warmtepompuitvoering. De installatie is uitgevoerd als multi-splitsysteem. Het multi-splitsysteem bestaat uit een binnen- en buitendeel met daartussen een dunne koelleidingverbinding. Het systeem is uitgevoerd met een inbouwsatellietmodel binnendeel. Dit houdt in dat het binnendeel in het plafond is weggewerkt en aangesloten op een geïsoleerd luchtkanalensysteem. In elke ruimte is er een uitblaasrooster geplaatst die de geconditioneerde en gekoelde of verwarmde lucht inblaast. Door middel van een retourrooster centraal in de gang wordt de lucht retour gehaald. Gespreid in het kantoor zijn uitblaasroosters geplaatst die de geconditioneerde en gekoelde of verwarmde lucht inblazen. Door middel van een retourrooster wordt de lucht retour gehaald.

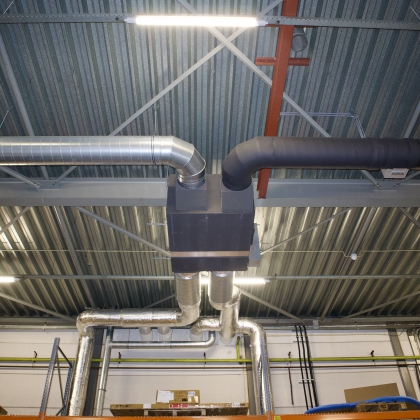

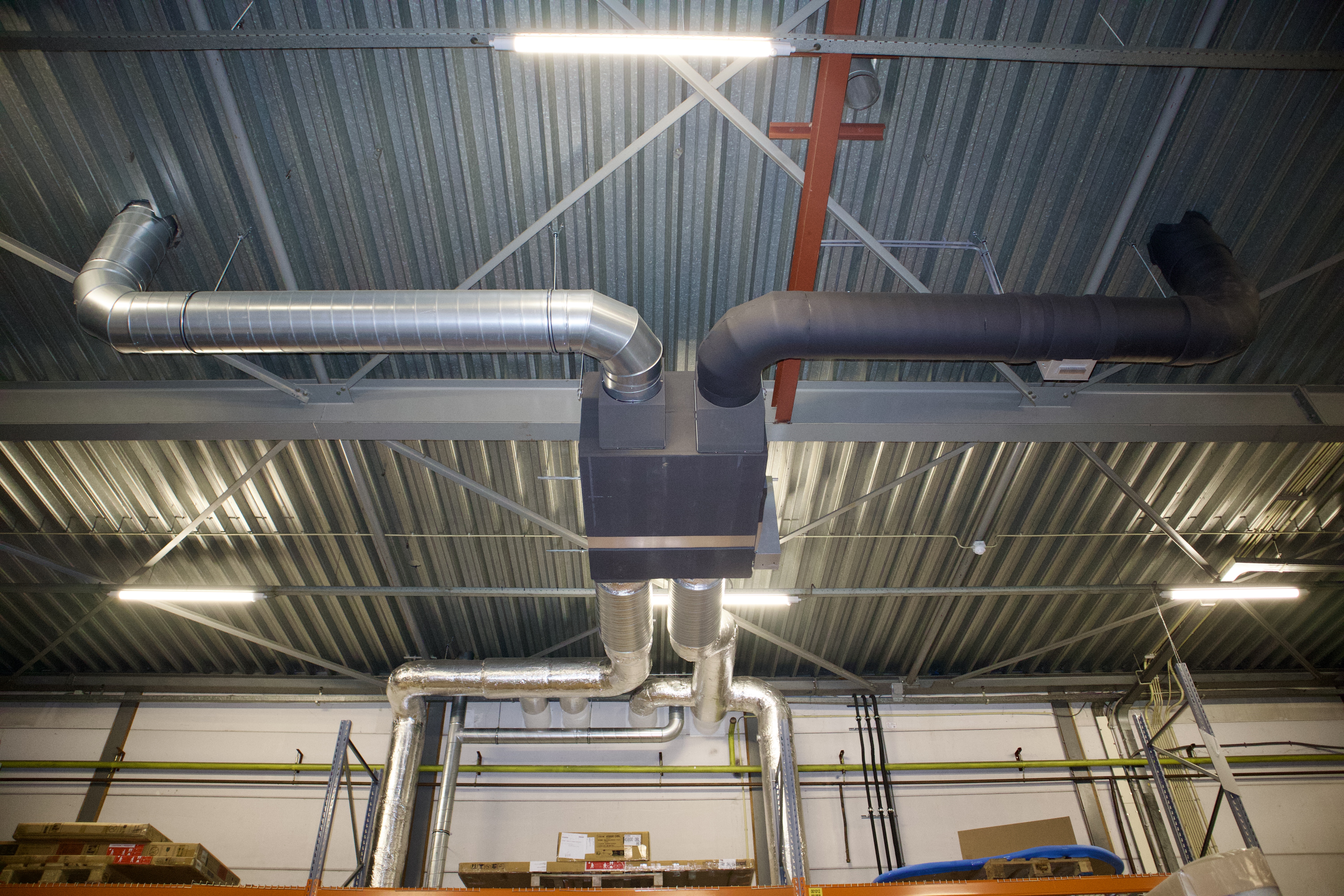

Naast het VRV systeem heeft WKZ Totaalinstallateur ook een WTW installatie geïnstalleerd, met een capaciteit voor maximaal 80 personen. Het ventilatiesysteem is uitgevoerd met ventilatie-units, welke de verse buitenlucht naar de vertrekken voeren en de afgewerkte lucht naar buiten. In de warmtewisselaar in de ventilatie-units wordt de verse buitenlucht voorverwarmd met de af te voeren lucht. Deze luchtstromen zijn gescheiden en zo vindt er dus geen vermenging plaats, waardoor er energie wordt bespaard.
De ventilatie-units met warmteterugwinning winnen de warmte-energie terug die verloren gaat door de ventilatie en beperken de schommelingen in de kamertemperatuur. Hierdoor ontstaat een behaaglijk en zuiver binnenklimaat. Deze voorziening beperkt ook de belasting van het airconditioningsysteem en bespaart energie. Op de af- en toevoerzijde van de ventilatie-units zijn er twee luchtkanalen die door het dak naar buiten gaan. Deze kanalen worden op het dak voorzien van regeninslagvrije dakkappen. Aan de andere zijde zijn de luchtkanalen voor toe- en afvoer van de ventilatielucht voor de vertrekken. De lucht wordt in de vertrekken ingeblazen. De ontstane overdruk verdwijnt via de kieren onder de deur naar de gang. In de gangen en toiletten wordt deze lucht retour gezogen.

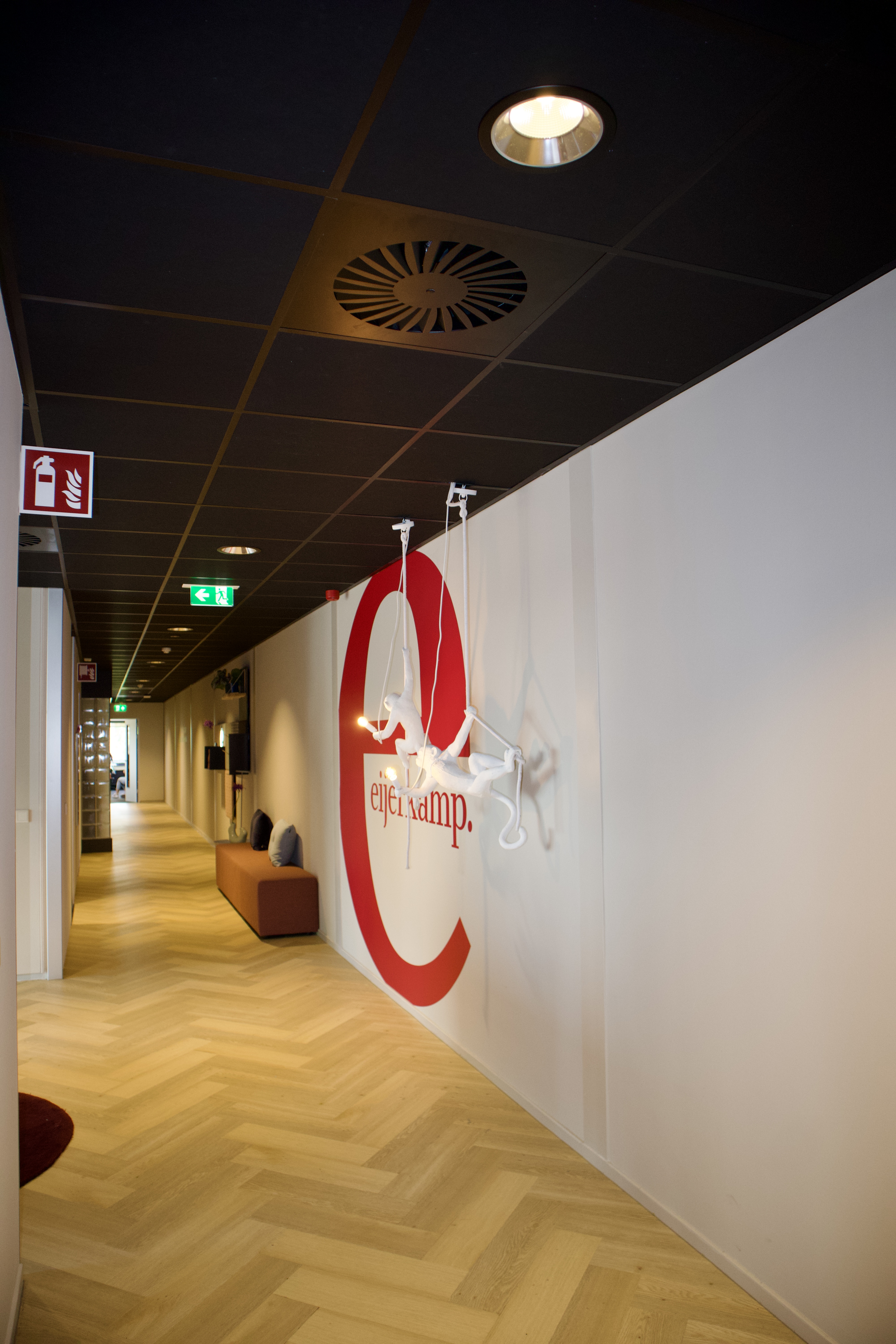

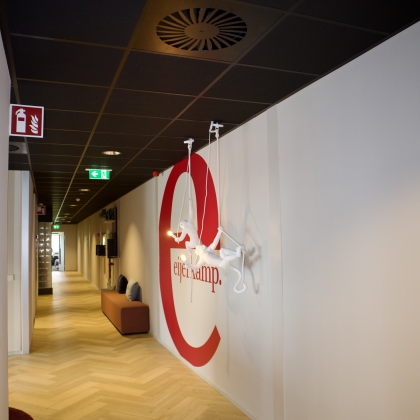

In het systeemplafond van de kantoren zijn er toevoerroosters aangebracht en in het plafond van de gangen en toiletten zijn er retourroosters aangebracht. Alle roosters zijn door middel van akoestische slangen aangesloten op de desbetreffende luchtkanalen. In het toevoerkanaal is er een elektrisch verwarmingselement aangebracht. Dit voorkomt condensatie en bevriezing van de warmtewisselaar in de ventilatie-units. Het elektrisch element is modulerend geregeld en wordt alleen ingeschakeld bij lage buitentemperaturen.
Cees van Dongen, adviseur bij WKZ Totaalinstallateur, verteld over het project: ‘’Bij Eijerkamp is er maatwerk geleverd. Dit is onder andere gekomen door goed overleg en goed te luisteren wat de wens was van de gebruiker(s). Daarnaast maakt het vertrouwen van Eijerkamp in ons en in dit project het project erg bijzonder.‘’
